Termografía eléctrica

Qué es la termografía eléctrica

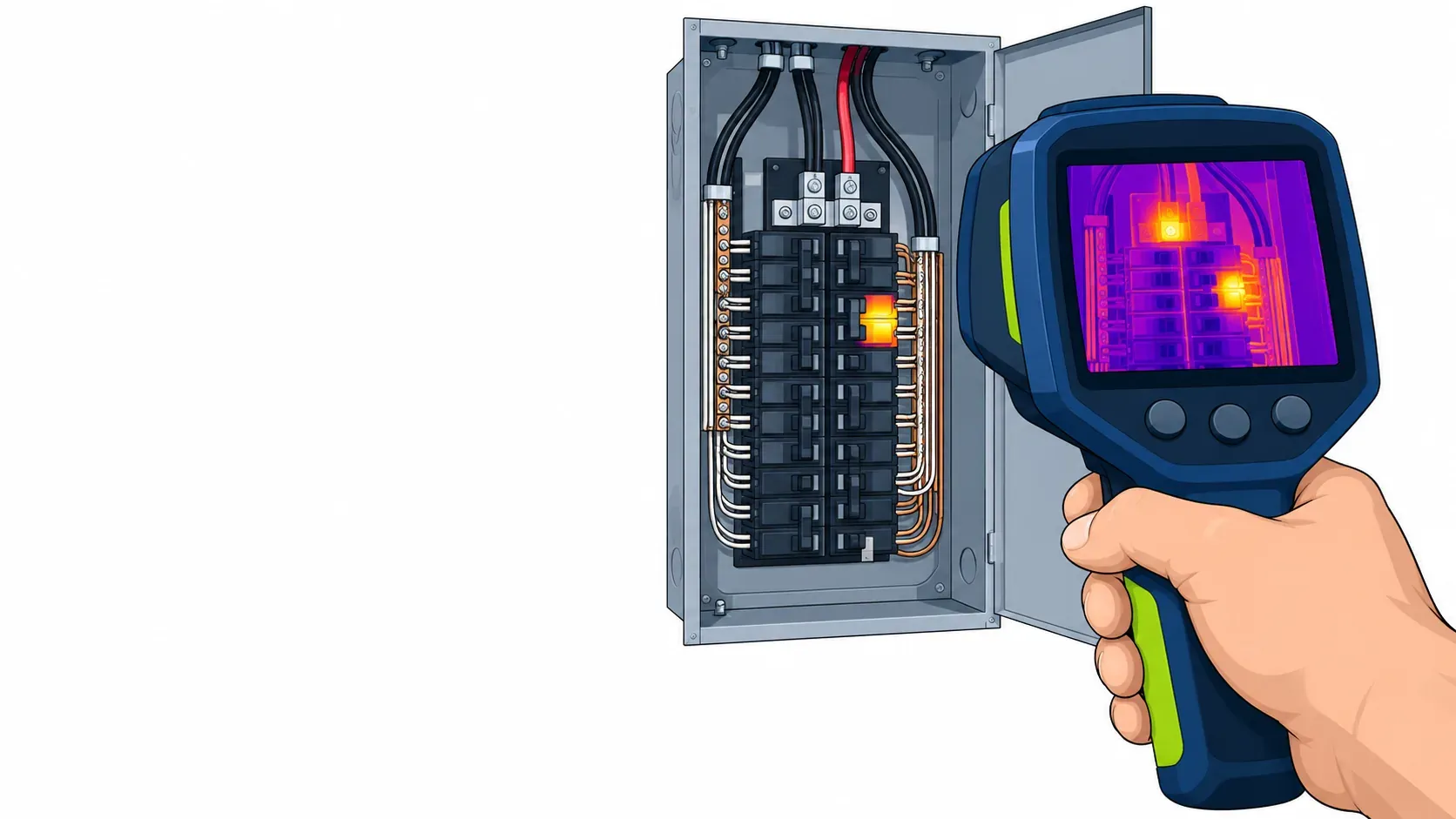

La termografía eléctrica es una revisión que se hace con una cámara térmica. La cámara convierte la temperatura de cada punto en una imagen de colores, y en un cuadro eléctrico permite ver al momento qué borne, qué cable o qué protección está más caliente de lo normal. Se hace con la instalación funcionando, sin cortar la luz y sin desmontar nada.

Qué detecta en un cuadro

• Conexiones flojas u oxidadas: un borne mal apretado se calienta y acaba quemándose. Es una de las causas más frecuentes de averías e incendios en cuadros.
• Sobrecargas: cables o protecciones que trabajan por encima de lo previsto.
• Desequilibrios entre fases en instalaciones trifásicas.
• Protecciones o contactores defectuosos, que se calientan antes de fallar.

Cómo se hace

Conviene hacerla con la instalación a buena carga, porque los defectos se ven mejor cuando circula corriente. El técnico revisa cuadros, centralización de contadores, líneas principales y equipos, y entrega un informe con las imágenes térmicas, la temperatura de cada punto caliente y la prioridad de reparación. Se apoya en normas como la UNE-EN 13187, la UNE 216501 o la ISO 18434-1.

Cuándo hacerla

• Comunidades: en el cuadro general, la centralización y los cuadros de ascensor, garaje y bombas, como parte del mantenimiento.
• Naves, hoteles y comercios: como mantenimiento predictivo, antes de que una parada cueste dinero.
• Puntos de recarga y fotovoltaica: en la revisión de conexiones, cargadores e inversores.
• Si huele a quemado o un diferencial salta sin causa clara.

Precio y cuándo llamar a un electricista

Un estudio termográfico cuesta desde unos 150 euros en una instalación pequeña, con una media de unos 720 euros y hasta 3.000 euros en instalaciones grandes, siempre de forma orientativa. Lo hacemos dentro de certificados, informes y peritajes y para negocios en empresas, locales e industria. Si lo que te preocupa es tu cuadro eléctrico, empieza por ahí.
