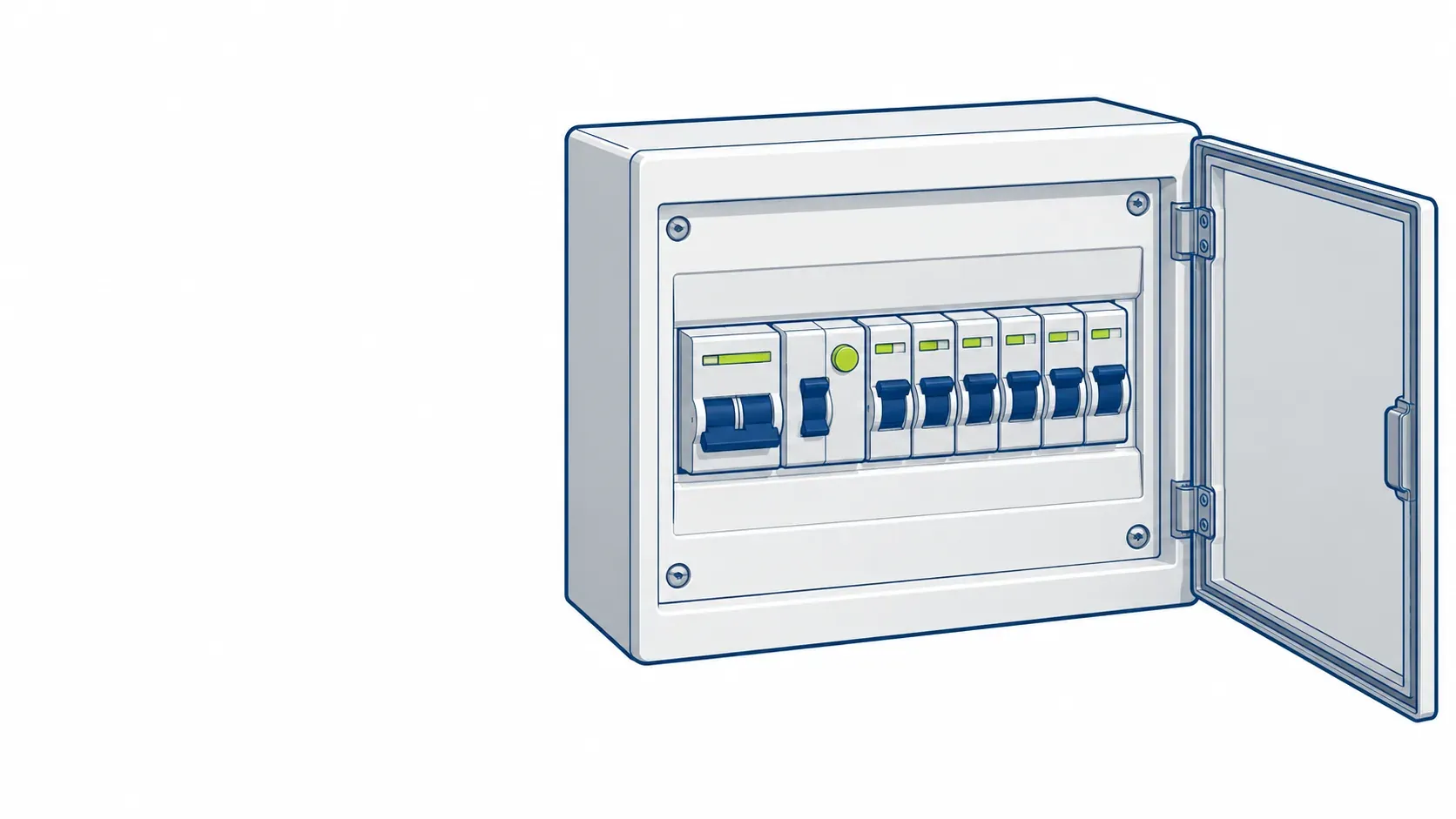

Cuadro eléctrico (cuadro general de mando y protección)

Qué es el cuadro eléctrico de una casa

Es el centro de mando y protección de tu instalación. Suele estar junto a la puerta de entrada y recibe la derivación individual que viene del contador. Desde él salen todos los circuitos de la vivienda. Lo regula la ITC-BT-17 del REBT.

Qué lleva dentro

• IGA. El interruptor general automático, que protege toda la instalación y permite cortar la luz de toda la casa.
• Diferenciales. Protegen a las personas frente a fugas a tierra, con 30 mA de sensibilidad en viviendas.
• PIA. Un magnetotérmico por cada circuito: alumbrado, enchufes, cocina, lavadora, baños, aire acondicionado, recarga.
• Protector de sobretensiones. Exigido por la ITC-BT-23 en los casos que fija el reglamento y muy recomendable en Sevilla por las tormentas.
• Bornes y embarrado que reparten la corriente entre los aparatos.

Cómo rearmarlo

Si salta una protección, baja todos los PIA, sube el diferencial y después sube los PIA de uno en uno. El que hace saltar de nuevo el diferencial es el circuito con el problema. Déjalo bajado y avisa a un electricista.

Cuándo cambiarlo

• Si tiene fusibles o no tiene diferencial.
• Si huele a quemado, zumba o tiene bornes ennegrecidos.
• Si vas a subir potencia, añadir circuitos o instalar un cargador.
• Si salta con frecuencia sin una causa clara.

Precio orientativo

Un cuadro básico ronda los 300 euros, de 300 a 800 euros con sus componentes y de 450 a 1.200 euros en una casa antigua, según el número de circuitos. Te damos el precio cerrado tras la visita. Ver cuadro eléctrico y avería en el cuadro eléctrico.
