Instalación y cambio de cuadro eléctrico en Sevilla

Qué es el cuadro eléctrico y qué lleva dentro

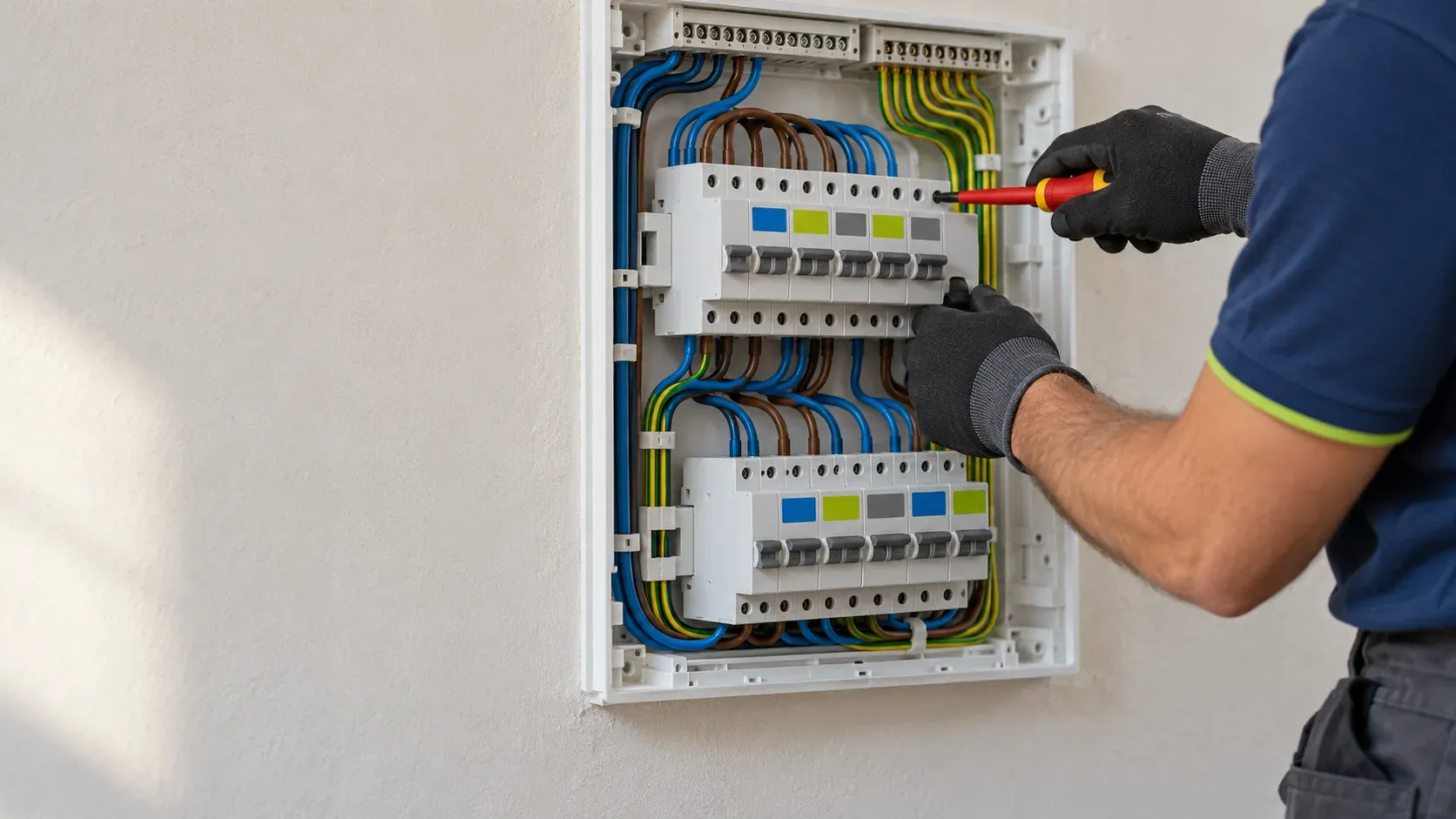

El cuadro general de mando y protección es la caja, normalmente junto a la puerta de entrada, donde llegan los cables desde el contador y de donde salen todos los circuitos de la casa. Un cuadro de vivienda actual lleva:

• Interruptor general automático (IGA). Protege toda la instalación interior frente a sobrecargas y cortocircuitos y debe estar dimensionado a la potencia de la vivienda.
• Interruptores diferenciales de 30 mA. Cortan la corriente cuando detectan una fuga a tierra y son los que protegen a las personas frente a un calambre.
• Pequeños interruptores automáticos (PIA o magnetotérmicos). Uno por circuito, con el calibre que corresponde a la sección del cable que protegen: alumbrado, enchufes, cocina y horno, lavadora, baño, aire acondicionado.
• Protector de sobretensiones. Deriva a tierra los picos de tensión de un rayo o de una maniobra en la red y, si es combinado, corta cuando la tensión se queda alta por una rotura del neutro.

Cuándo conviene cambiar el cuadro eléctrico

• Tienes fusibles en lugar de automáticos, o automáticos sin diferencial.
• Un solo diferencial para toda la casa, de modo que cualquier fuga te deja a oscuras.
• El cuadro hace ruido, se calienta, huele a plástico o tiene bornes ennegrecidos. Si te pasa ahora mismo, es una avería del cuadro eléctrico que debe verse cuanto antes.
• Vas a subir la potencia y el interruptor general se queda corto.
• Vas a añadir circuitos: aire acondicionado por conductos, placa de inducción, termo, secadora o un punto de recarga para el coche.
• El diferencial salta sin fuga real por la electrónica de la casa y necesitas diferenciales más adecuados.
• No hay sitio para un automático más y los circuitos están empalmados de dos en dos.

Cuadro nuevo o renovación completa: cómo decidirlo

El cuadro protege los cables, pero no los arregla. Si la instalación tiene tierra, el cableado está en buen estado y la sección es suficiente, un cuadro nuevo con circuitos bien repartidos resuelve la mayoría de los problemas sin obra.

Si los cables están resecos, son de tela o no hay toma de tierra, un cuadro moderno solo hará que salte más, porque detectará las fugas que el viejo dejaba pasar. En ese caso la solución es una renovación de la instalación antigua, con el cuadro incluido. Antes de cambiar nada medimos el aislamiento de cada circuito y te decimos cuál de los dos casos es el tuyo.

Qué incluye el cambio de cuadro

• Revisión previa de la derivación individual, la toma de tierra y el aislamiento de los circuitos.
• Diseño del cuadro según tu potencia y tus circuitos, con un diferencial cada pocos circuitos y espacio libre para ampliaciones.
• Caja nueva empotrada o de superficie, y adaptación del hueco si la antigua se queda pequeña.
• IGA, diferenciales, automáticos y protector de sobretensiones de marcas habituales como Schneider, Simon o Circutor.
• Separación de circuitos que hoy van juntos, cuando el cableado lo permite.
• Rotulación de cada automático, para que sepas qué corta cada uno.
• Pruebas de disparo de los diferenciales con comprobador y verificación de la tierra.
• Boletín, cuando el cambio forma parte de una subida de potencia, una ampliación de circuitos o una renovación.

Mejoras que te podemos proponer en el cuadro

• Diferencial tipo A. Detecta también fugas con componente continua pulsante, frecuentes en lavadoras inverter, placas de inducción y cargadores. Es la opción recomendable hoy en los circuitos con electrónica.
• Diferencial superinmunizado. Mantiene los 30 mA pero no salta sin motivo con armónicos ni con tormentas. Ideal para el circuito de la nevera, el router y la informática.
• Rearmador automático. Vuelve a subir el diferencial tras un disparo por una perturbación pasajera, después de comprobar que no hay fuga. Muy útil en segundas residencias y en casas con congelador.
• Selectividad. Coordinamos las protecciones para que, ante un fallo, salte solo la más cercana y no la casa entera.
• Protección de sobretensiones permanentes y transitorias. Imprescindible si vas a instalar un punto de recarga o placas solares, y muy recomendable con las tormentas de verano.

Si te interesa reforzar la protección de la casa más allá del cuadro, tienes todas las opciones en protecciones y seguridad eléctrica.

Cómo trabajamos

1. Fotos o visita. Con una foto del cuadro abierto ya podemos orientarte. En la visita medimos y vemos la caja, la derivación y los circuitos.
2. Presupuesto cerrado. Cuadro, componentes, mano de obra y, si procede, boletín, cada partida con su precio.
3. Cambio en el día. Cortamos la luz solo el tiempo imprescindible y conectamos el cuadro nuevo circuito a circuito.
4. Pruebas y explicación. Probamos cada diferencial, comprobamos la tierra y te enseñamos qué hace cada automático y cómo actuar si algo salta.

Precios orientativos del cuadro eléctrico en Sevilla

Los precios no incluyen IVA y son orientativos. Tienes las demás tarifas en la página de precios.

Ejemplos en Sevilla según el tipo de vivienda

• Bloques de los años 60 y 70 de Nervión, Los Remedios, El Porvenir y la Macarena. Instalaciones pensadas para 3 kW, sin toma de tierra y con pocos circuitos, a menudo con un único diferencial añadido años después. Aquí el cuadro nuevo suele ir unido a crear la línea del aire acondicionado y a revisar la tierra, y si la medición de aislamiento sale mal, a renovar.
• Triana y el Casco Antiguo. Casas de vecinos rehabilitadas por fases, donde es frecuente encontrar un cuadro nuevo junto a circuitos antiguos. Revisamos qué hay detrás antes de proponer solo el cambio de cuadro.
• Sevilla Este y Entrenúcleos. Viviendas de 2000 en adelante con cuadros modernos. Lo que más nos piden es ampliar el cuadro para un punto de recarga, una placa de inducción más potente o el aire acondicionado, o añadir protector de sobretensiones y un diferencial superinmunizado.
• Chalets y adosados del Aljarafe y de Dos Hermanas. Con piscina, riego, iluminación de jardín y a veces aerotermia o placas, conviene separar los circuitos exteriores en su propio diferencial y, si la distancia es grande, montar un cuadro secundario en el garaje o junto a la piscina.

Normativa del cuadro eléctrico

• ITC-BT-17: dispositivos generales e individuales de mando y protección, con el interruptor general automático y los diferenciales.
• ITC-BT-25: número de circuitos de la vivienda y calibre de los automáticos según la sección de cada uno, con diferenciales de 30 mA.
• ITC-BT-24: protección contra los contactos directos e indirectos.
• ITC-BT-22: protección contra sobreintensidades.
• ITC-BT-23: protección contra sobretensiones.
• Normas de producto UNE-EN 61008 para diferenciales y UNE-EN 60898 para magnetotérmicos.

Todo ello dentro del Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002). El cuadro lo instala una empresa habilitada en la Junta de Andalucía, y puedes ver los demás trabajos de la familia en instalaciones eléctricas.

Qué puedes hacer tú antes de pedir presupuesto

1. Haz una foto del cuadro con la tapa quitada, sin tocar nada por dentro, y otra de la etiqueta del interruptor general.
2. Mira en tu factura la potencia contratada, para saber si el cuadro nuevo debe prepararse para una subida.
3. Apunta lo que salta y cuándo: con la lluvia, al encender el horno, de noche. Nos ayuda a saber si basta con el cuadro.
4. Piensa en lo que vas a añadir en los próximos años, como aire acondicionado, inducción o un cargador de coche, para dejar hueco y circuitos previstos.
