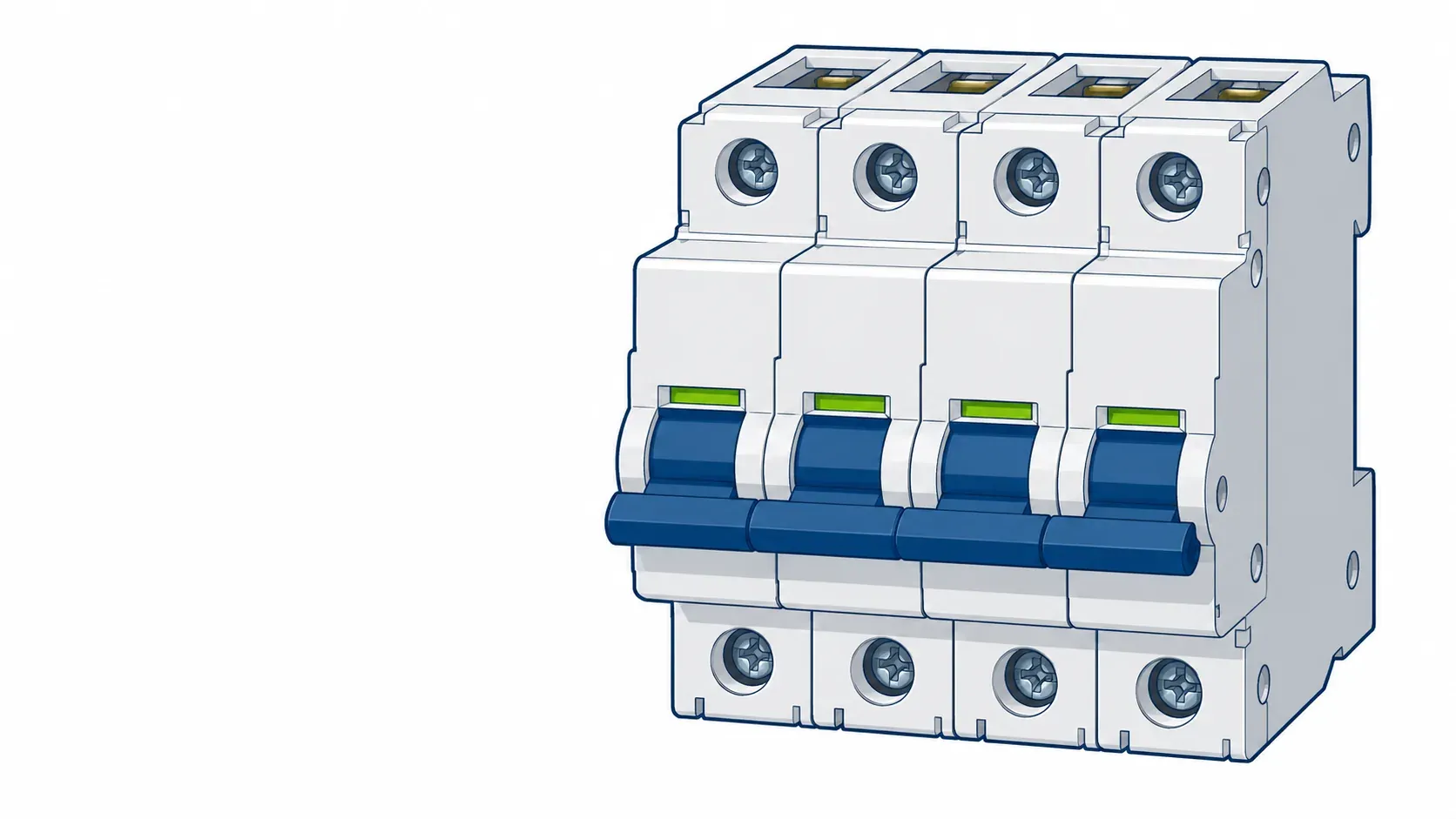

IGA (interruptor general automático)

Para qué sirve el IGA

El IGA es la primera protección que encuentras al abrir el cuadro eléctrico. Está a la entrada, antes de los diferenciales y de los PIA de cada circuito. Tiene dos funciones:

• Proteger la derivación individual y el conjunto de la instalación interior si el consumo total es excesivo o hay un cortocircuito.
• Servir de interruptor general para dejar la vivienda sin tensión cuando hay que trabajar en ella.

Qué calibre necesitas

El calibre del IGA se elige según la potencia prevista para la vivienda y la sección de la derivación individual. Con la tensión monofásica de 230 V, la cuenta es sencilla: potencia igual a tensión por intensidad.

• Electrificación básica (5.750 W): corresponde a un IGA de 25 A.
• Electrificación elevada (9.200 W): corresponde a un IGA de 40 A.

Subir el IGA sin revisar el cable que protege es un error peligroso: el cable se calentaría antes de que el automático actuase.

IGA e ICP, la diferencia

El ICP corta cuando superas la potencia contratada y está en el contador, que es de la distribuidora. El IGA está en tu cuadro, es tuyo y corta por un problema de la instalación. Si se va la luz y la palanca del IGA está bajada, el problema está dentro de casa.

Cuándo cambiarlo

Conviene revisarlo si salta sin motivo, si está caliente o huele a quemado, si el cuadro es antiguo o si vas a subir la potencia. En una subida de potencia, el electricista comprueba la derivación individual, ajusta el IGA y emite el boletín que pide la distribuidora.
